BW-DZT

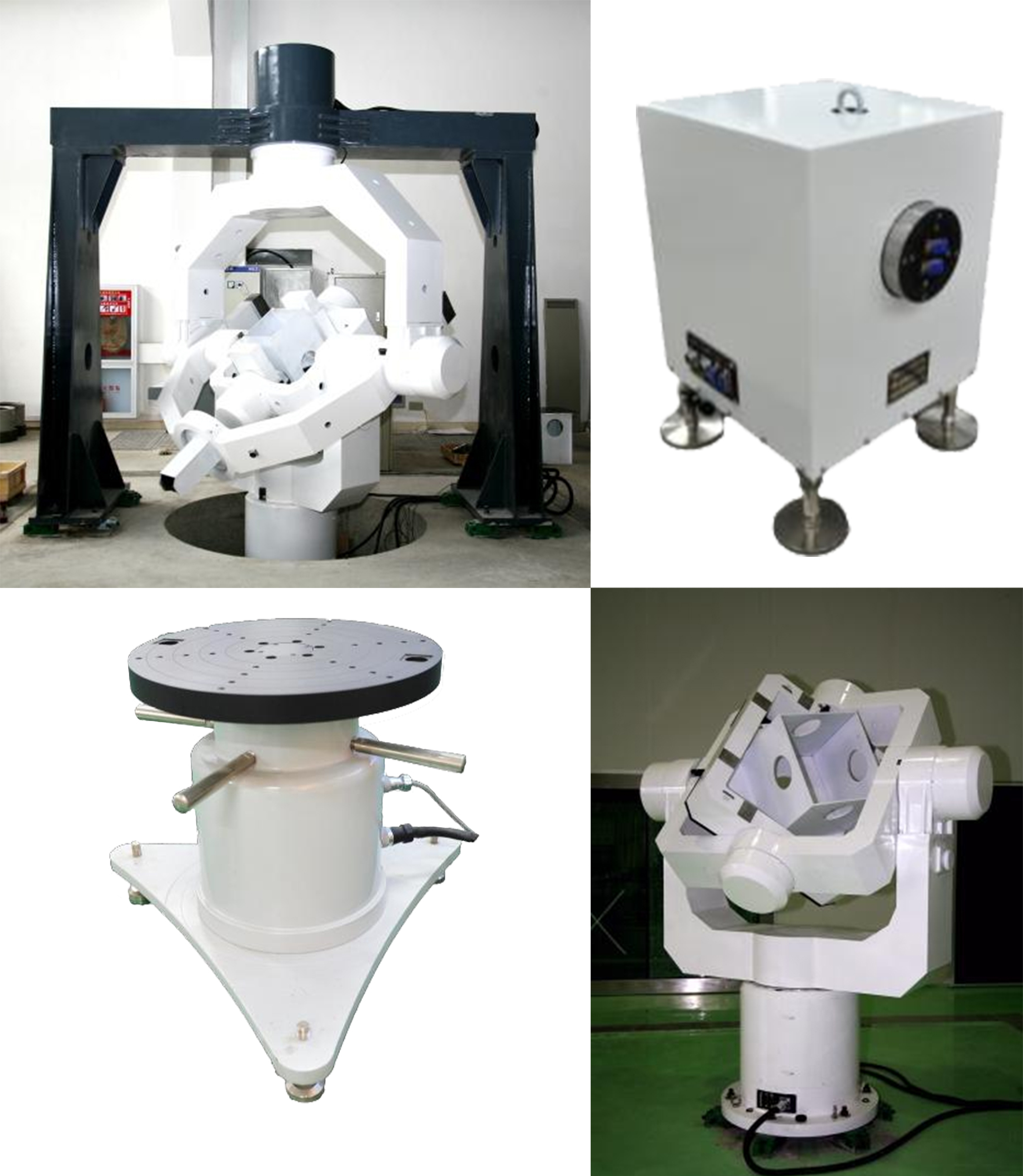

DZT系列高精度转台
产品特性：

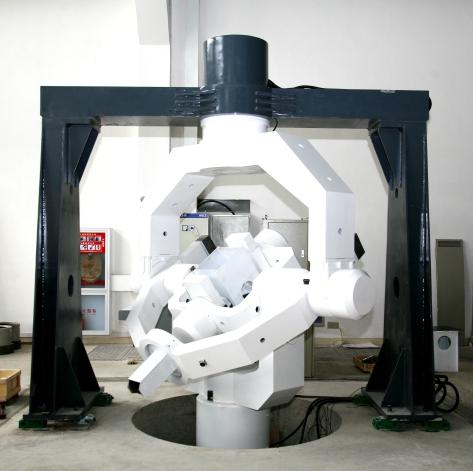

高精度转台是一种单/多轴、自动框架式、多功能仿真测试设备。具有位置、速率、摇摆、伺服、仿真等功能，能满足惯性系统及惯性元器件的全部功能测试和实验。该电动转台采用工业控制计算机进行操作控制，直流力矩电机进行驱动，感应同步器或光栅进行测量和反馈，具有高精度的定位能力、速率平稳、波型失真度小、重复性精度高等良好的动态特性。
分享到：
技术规格

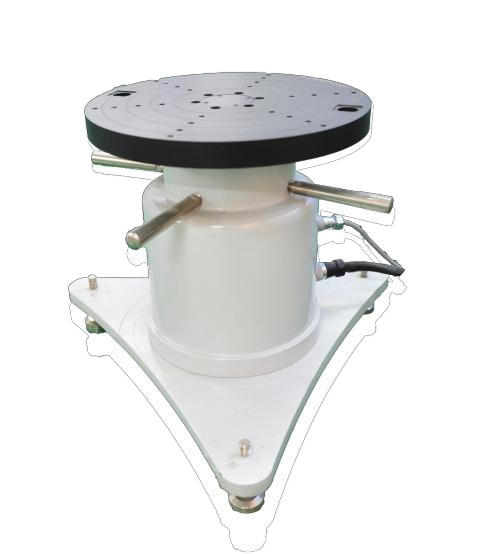

| BW-DZT1-40 | |
| 承载能力 | 40Kg |
平面度 | 0.01mm |
台面尺寸 | Φ420mm |
台面跳动 | 0.01mm(Φ400mm） |
倾角回转误差 | ±1" |
工作方式 | 位置、速率、摇摆 |
滑环 | 用户滑道（根据用户需要定制） |
角位置测量精度 | ±0.5" |
角位置测量分辨率 | 0.36" |
| 角位置测量重复性 | ±0.3" |
| 速率范围 | 0.001°/s～1500°/s |
| 速率精度及平稳度 | 1×10^(-3)(1°平均)；1×10^(-4)(10°平均)；1×10^(-5)(360°平均) |
| 最大加速度 | 800°/s² |
| 典型负载 | 30Kg,40Kg,45Kg,60Kg |
 | |
| BW-WDTZ1-50 | |
承载能力 | 50Kg |
台面跳动 | 0.015mm |
倾角回转误差 | 2" |
工作方式 | 位置、速率、摇摆 |
滑环 | 用户滑道（根据用户需要定制） |
角位置测量精度 | ±1" |
角位置测量分辨率 | 0.36" |
| 角位置测量重复性 | ±1" |
| 速率范围 | 0.001°~1500°/s |
| 速率精度及平稳度 | 1×10^（-3）(1°平均)；1×10^(-4)(10°平均)；1×10^(-5)(360° 平均) |
| 最大加速度 | 500°/s² |
| 典型负载 | 10Kg，50Kg |
 | |

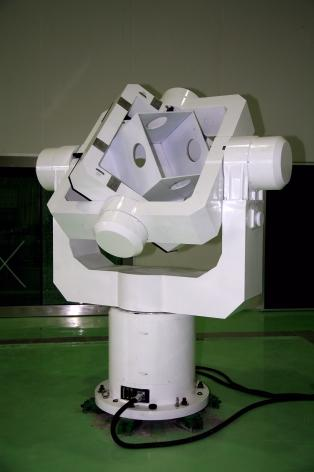

| BW-DZT2-50A/B | |
承载能力 | 50Kg |
负载尺寸 | Φ500×500mm |
台面尺寸 | Φ530mm |
台面跳动 | 0.015mm |
倾角回转误差 | ±2″ |
轴线垂直度 | ±3″ |
转角范围 | 连续无限 |
| 工作方式 | 位置、速率、摇摆 |
| 滑环 | 用户滑道（用户自定环数及功率） |
| 使用环境温度 | 20℃±5℃ |
| 角位置测量精度 | ±0.5″ |
| 角位置测量分辨率 | 0.36″ |
| 角位置测量重复性 | ±0.3″ |
| 速率范围 | 内环±0.001°/s～600°/s；外环±0.001°/s～300°/s |
| 速率分辨率 | 0.0001°/s |
| 速率精度及平稳度 | 1×10^(-3)(1°平均)；1×10^(-4)(10°平均)；1×10^(-5)(360°平 均) |
| 最大加速度 | 内环 100°/s²；外环 100°/s² |
| 典型负载 | 30Kg,45Kg,50Kg,60Kg |
  | |
