SDVB20Z

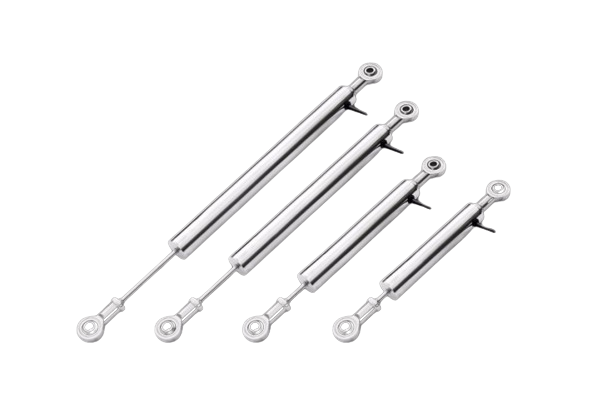

SDVB20Z系列位移传感器
产品特性：
● 分辨率 ≤0.1μm(最高)
● 供电电源 15 ~28V DC
● 线性误差 ±0.5%
● 原理直观、结构简单
● 结构对称、零位可恢复
分享到：
技术规格
| 参数指标 | |
| 供电电源 | 15 ~28V DC |
| 工作电流 | 电压输出型供电电流≤12mA |
| 二线4~20mA电流输出型LVDT，供电电流4~20mA | |
| 位移量程 | 10 mm、25 mm、50 mm、100 mm |
| 输出信号 | 0～5V (9 ~12V DC供电电压) |
| 0 ~10V (15 ~28V DC供电电压) | |
| 4 ~20mA (二线制, 15 ~28V DC供电电压) | |
| RS485数字式输出 (9 ~12V DC供电电压) | |
| 线性误差 | ±0.5% |
| 分辨率 | ≤0.1μm(最高)，数字式输出是16 bit |
| 工作温度 | -25℃ ~ +85℃ |
| 温度系数 | 零点≤0.01%/℃ |
| 灵敏度≤0.025%/℃ | |
| 应用领域 | |
● 混凝土结构位移监测 ● 房屋结构裂缝监测 ● 结构物表面裂缝监测 | ● 大坝坝体裂缝监测 ● 桥梁裂缝、挠度监测 ● 各种结构位移监测 |
| 产品特性 | |
| ● 铝合金外壳，轻巧美观 ● 原理直观、结构简单、工作可靠、使用寿命长 ● 灵敏度高、线性范围宽、重复性好 | ● 分辨率高、应用广、防水性能显著,适合于不同的应用 ● 结构对称、零位可恢复 |
产品尺寸

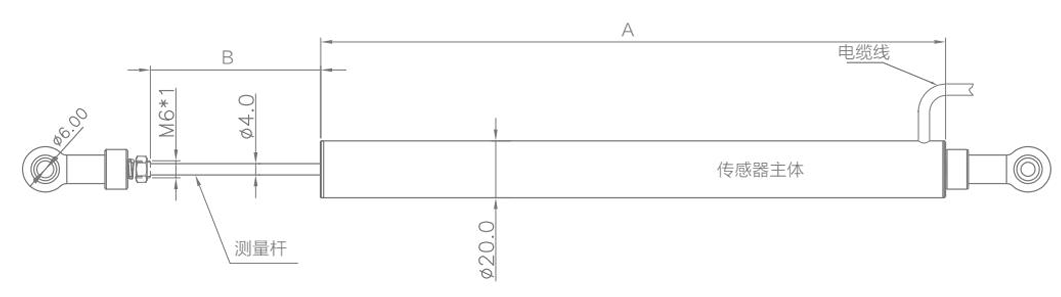

机械尺寸：
| 量程（mm） | 10 | 25 | 50 | 100 | 200 |
| 主体长度A（mm） | 172 | 220 | 260 | 340 | 382 |
| 测量杆长度B（mm） | 15 | 34 | 60 | 131 | 108 |
注意事项：出厂默认传感器导杆向出线方向运动时输出增大。
