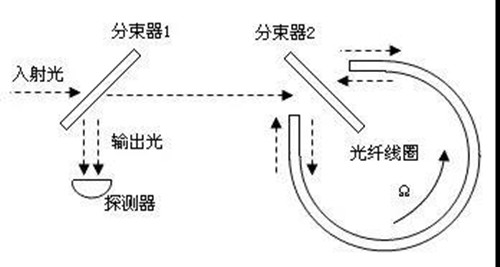

光纤陀螺的工作原理是基于萨格纳克(Sagnac)效应。萨格纳克效应是相对惯性空间转动的闭环光路中所传播光的一种普遍的相关效应，即在同一闭合光路中从同一光源发出的两束特征相等的光，以相反的方向进行传播，最后汇合到同一探测点。

若绕垂直于闭合光路所在平面的轴线，相对惯性空间存在着转动角速度，则正、反方向传播的光束走过的光程不同，就产生光程差，其光程差与旋转的角速度成正比。因而只要知道了光程差及与之相应的相位差的信息，即可得到旋转角速度。

未来光纤陀螺的发展将着重于以下几个方面：

(1)高精度。更高的精度是光纤陀螺取代激光陀螺在高等导航中地位的必然要求，目前高精度的光纤陀螺技术还没有完全成熟。

(2)高稳定性和抗干扰性。长期的高稳定性也是光纤陀螺的发展方向之一，能够在恶劣的环境下保持较长时间内的导航精度是惯导系统对陀螺的要求。比如在高温、强震、强磁场等情况下，光纤陀螺也必须有足够的精度才能满足用户的要求。

(3)产品多元化。开发不同精度、面向不同需求的产品是十分必要的。不同的用户对导航精度有不同的要求，而光纤陀螺结构简单，改变精度时只需调整线圈的长度直径。在这方面具有超越机械陀螺和激光陀螺的优势，它的不同精度产品更容易实现，这是光纤陀螺实用化的必然要求。

(4)生产规模化。成本的降低也是光纤陀螺能够为用户所接受的前提条件之一。各类元件的生产规模化可以有力地促进生产成本的降低，对于中低精度的光纤陀螺尤为如此。

主要性能参数：

（1）零偏和零漂

零偏是输入角速度为零（即陀螺静止）时陀螺仪的输出量，用规定时间内测得的输出量平均值对应的等效输入角速度表示，理想情况下为地球自转角速度的分量。零漂即为零偏稳定性，表示当输入角速率为零时，陀螺仪输出量围绕其零偏均值的离散程度，用规定时间内输出量的标准偏差对应的等效输入角速率表示。

零漂是衡量FOG(光纤陀螺)精度的最重要、最基本的指标。产生零漂的主要因素是沿光纤分布的环境温度变化在光纤线圈内引入的非互易性相移误差。通常为了稳定零漂，常需要对IFOG进行温度控制或者温度补偿。另外偏振也会对零漂产生一定的影响，在IFOG中常采用偏振滤波和保偏光纤的方法消除偏振对零漂的影响。

（2）标度因数

标度因数是陀螺仪输出量与输入角速率的比值，在坐标轴上可以用某一特定直线斜率表示，它是反映陀螺灵敏度的指标，其稳定性和精确性是陀螺仪的一项重要指标，综合反映了光纤陀螺的测试和拟合精度。标度因数的稳定性无量纲，通常用百万分比(ppm)表示。标度因数的误差主要来源于温度变化和光纤偏振态的不稳定性。

（3）随机游走系数

表征光纤陀螺仪中角速度输出白噪声大小的一项技术指标，它反映的是光纤陀螺仪输出的角速度积分随时间积累的不确定性，因此也可称为角随机游走。随机游走系数反应了陀螺仪的研制水平，也反映了陀螺仪最小可检测的角速率。该误差主要来源于光子的随机自发辐射、光电探测器和数字电路引入的噪声和机械抖动。

（4）阈值和分辨率

阈值表示光纤陀螺能感应的最小输入速率。分辨率表示陀螺仪在规定输入角速率下能感应的最小输入速率增量。阈值和分辨率都表征光纤陀螺仪的灵敏度。

（5）最大输入角速度

表示陀螺正、反方向输入速率的最大值，表征陀螺的动态范围，即光纤陀螺可感应的速率范围。

技术难点：

光纤陀螺仪需要突破的主要技术为灵敏度消失、噪声和光纤双折射引起的漂移和偏振状态改变引起的比例因子不稳定。

（1）灵敏度消失

在旋转速率接近零时，灵敏度会消失。这是由于检测器中的光密度正比于萨格纳克Sagnac相移的余弦量所引起。

（2）噪声问题

光纤陀螺仪的噪声是由于瑞利背向散射引起的。为了达到低噪声，应采用小相干长度的光源。

（3）光纤双折射引起的漂移

如果两束相反传播的光波在不同的光路上，就会产生漂移。造成光路长度差的原因是单模光纤有两正交偏振态，此两种偏振态光波一般以不同速度传播。由于环境影响，使两正交偏振态随机变化。

（4）偏振状态改变引起的比例因子不稳定。

光纤陀螺是从激光陀螺上改进而来的，除了陀螺仪本身之外，目前还发展出了对于陀螺仪误差的补偿技术，例如使用重力、地球自转角速度和辅助导航设备对外界因素进行估算后再对陀螺仪的误差进行估算，然而对陀螺仪输出进行补偿可以有效减少最终误差。在未来的战场中，想干扰导航设备或许会变得不可能。
