开展倾斜监测是确保建筑物安全的重要手段，同时也是高大建筑物的变形监测的重点任务之一。目前倾斜监测主要采用传统大地测量方法和遥感手段等。传统大地测量方法，如使用全站仪、水准仪等设备，但这些方法存在诸多人为影响因素、难以保证观测精度及可靠性、观测效率低下、难以实现实时、连续、长期监测等。

而近景摄影技术和三维激光扫描技术等遥感手段，虽然自动化程度高、信息量大、高精度且实时性强，但应用设备昂贵、对场地要求高、需要专门的实践处理软件等。

由于MEMS的快速发展，基于传感技术的监测手段逐步得到应用，近年来国内外不断出现由倾角传感器构建的无线传感网络，用于高层建筑、大跨度桥梁监测、电力塔监测的应用实例。单一传感器存在单次观测成果精度低、可靠性差、无线传输稳定性差以及不支持双向通信等问题。

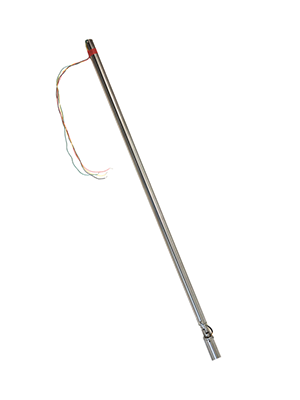

北微传感设计了一种高性价比数字型双轴阵列式测斜仪——BWM400，该设备具有观测样本大、观测数据稳定、精度高等特点，为高大建筑物等结构的倾斜位移监测提供了一种新思路。

该测斜仪由微控制器(Micro—Controller Unit，MCU)、微机电系统(Micro—Electro—Mechanical System，MEMS)加速度计、模数转换电路、通讯单元高度集成，其通过把物体相对于水平面的倾斜角或倾斜角的变化转换为与之对应的电信号或数字信号，计算得出相对应的倾角值，实现双轴倾斜观测。

BWM400 可以垂直放置在测斜管内或直接埋入地下、也可以嵌入结构物内进行实时监测形变的传感器，可以单节使用也可以多节串接使用，本产品采用最新微机械机电技术，功耗低、体积小、一致性和稳定性高。通过检测各部分的重力场变化，可以计算出各段轴之间的弯曲角度，进而得出每段节点的变形量，能够实现全天候、实时、连续的变形量精确测量，可通过云端无线远程监测，安装简单，无需维护。

这种设备具有硬件的高集成化、低能耗化，以及变形监测过程及数据分析自动化等特征。采用对比测试、应用示范等方法对装置观测精度、通讯功能、可靠性及功耗进行验证，证明该设备倾角观测精度可达0．005°，观测数据稳定，精度、自动化程度、互动性满足预设要求，可应用在工民建、市政、水利等领域倾斜监测与质量检测中。
